Styrd borrning schaktfri metod för moderna ledningsjobb

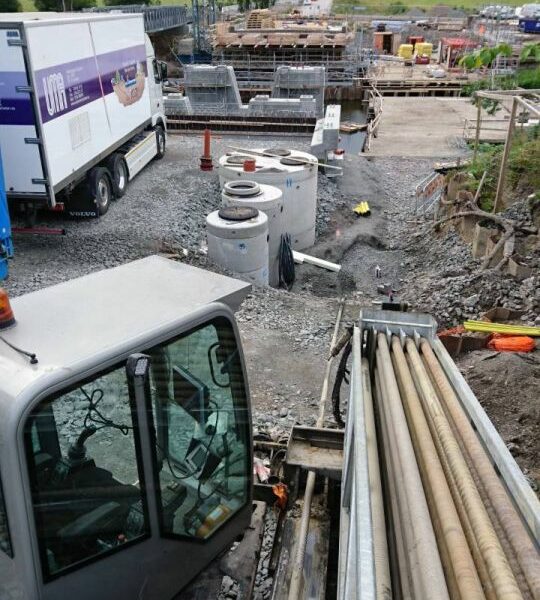

styrd borrning är en schaktfri metod för att installera rör och ledningar under mark utan att gräva upp stora ytor. En styrbar borr leds från en startgrop till en mottagargrop, ofta under vägar, trädgårdar eller vattendrag. Metoden minskar markpåverkan, sparar tid och sänker totalkostnaderna i många projekt.

Vad är styrd borrning och när används metoden?

Begreppet styrd borrning (horizontal directional drilling, HDD) beskriver en borrteknik där borrhuvudet styrs digitalt under markytan. Operatören följer en planerad linje i både höjd och sidled. Genom en inbyggd sond får operatören kontinuerlig information om läge och vinkel, vilket ger mycket hög precision.

Metoden används framför allt när grävning skulle bli för dyr, för störande eller rent av omöjlig. Några vanliga exempel är:

– korsning av trafikerade vägar och rondeller
– dragning under gång- och cykelvägar
– passager under vattendrag, diken eller känsliga naturmiljöer
– ledningsdragning genom etablerade trädgårdar eller innergårdar
– installation i tätbebyggda områden med mycket befintlig infrastruktur

I praktiken handlar det ofta om installation av:

– vatten- och avloppsledningar, både tryck- och självfallsledningar
– skyddsrör för el och fiber
– kulvertar för fjärrvärme
– tomrör för framtida utbyggnad av nät

En viktig fördel är flexibiliteten. Samma borrteknik kan anpassas för korta, snäva passager i en villaträdgård likväl som längre sträckor på flera hundra meter vid större infrastrukturprojekt.

Så går styrd borrning till steg för steg

Även om projekten kan se olika ut följer arbetet i regel en tydlig process. Den kan delas in i fem huvudsteg:

1. Planering och inmätning
Arbetet börjar ovan mark. Befintliga ledningar kartläggs, höjder mäts in och en borrprofil tas fram. Målet är att hitta en linje som är tekniskt möjlig, säker och kostnadseffektiv. Här bestäms bland annat startpunkt, målpunkt, djup och radier för böjar.

2. Pilotborrning
Därefter genomförs en första borrning, ett så kallat pilothål. Borrsträngen trycks och roteras fram genom marken längs den planerade sträckan. Borrhuvudet har en asymmetrisk spets, vilket gör att borren kan styras genom att vridas i olika lägen samtidigt som operatören läser av sondens signaler ovan mark.

3. Kontroll i mottagargropen
När borrhuvudet når mottagargropen kontrolleras läget noggrant. Om positionen stämmer med borrprofilen finns en säker kanal under marken mellan start och mål. Borrhuvudet demonteras, och rördragningen förbereds.

4. Upprymning och rördragning
I nästa steg monteras en rymmare på borrsträngen. Den dras tillbaka genom pilothålet och förstorar det till önskad diameter. Bakom rymmaren kopplas det nya röret, ofta ett PE- eller stålrör. När borrsträngen dras tillbaka följer röret med in i det upprymda hålet i en sammanhängande rörelse.

5. Smörjning och övervakning
För att minska friktion och stabilisera hålet pumpas en blandning av bentonitlera och vatten genom borren. Bentoniten fungerar både som smörjmedel och transportmedel för borrkax. Samtidigt övervakas dragkraft och tryck digitalt så att röret inte överbelastas. När röret dragits på plats återstår bara att ansluta ledningen och återfylla de mindre groparna.

Den här arbetsgången gör att stora ytor kan passeras med minimal påverkan på markytan, ofta med bara en start- och en mottagargrop synliga för omgivningen.

Fördelar jämfört med traditionell grävning

Att välja styrd borrning framför öppen schakt ger flera tydliga fördelar, både tekniskt, ekonomiskt och miljömässigt.

För det första handlar det om markpåverkan. I stället för långa, öppna diken krävs enbart begränsade arbetsytor. Vägar, asfalt, stenläggningar och gräsmattor kan i stor utsträckning lämnas orörda. I villaområden betyder det att trädgårdar och uppfarter kan bevaras. I tät trafikmiljö minskar risken för omfattande trafikomledningar.

För det andra ger metoden ofta lägre totalkostnad. Traditionell grävning innebär inte bara kostnader för själva schaktningsarbetet, utan också återställning av asfalt, plattor, planteringar och kringliggande miljö. När dessa åtgärder uteblir eller minimeras sjunker den totala projektkostnaden, särskilt i känsliga eller hårt exploaterade miljöer.

En tredje fördel är tidsvinsten. Mindre schaktning, färre transporter och färre ingrepp i befintlig struktur ger ett snabbare arbetsflöde. Det gynnar både beställare och omgivning, till exempel när ett bostadsområde ska få fiber eller när en viktig väg inte kan stängas av under längre perioder.

Slutligen finns en tydlig miljöaspekt. Mindre masshantering, färre transporter och begränsade ingrepp i ytskikt ger minskade utsläpp och mindre störning på natur och djurliv. När en ledning kan dras under ett vattendrag i stället för att gräva genom strandzoner blir effekten särskilt tydlig.

Viktiga faktorer för ett lyckat projekt

Trots fördelarna är styrd borrning ingen standardlösning som alltid fungerar likadant. Ett bra resultat bygger på noggrann planering, rätt utrustning och erfaren personal.

Några nyckelfaktorer är:

– Markförhållanden
Olika jordarter kräver olika strategi. Lera, sand, morän och berg ställer skilda krav på både borrkronor och maskiner. I krävande material kan metoden behöva kompletteras med till exempel hammarborrning eller augerborrning.

– Dimensioner och längder
Längre sträckor och större rördimensioner kräver högre dragkraft och noggrann kontroll av friktion. En korrekt dimensionerad maskinpark är avgörande för både kvalitet och ekonomi.

– Ledningsdjup och korsningar
När nya ledningar ska passera under befintliga system måste höjder och säkerhetsavstånd vara exakt planerade. Den digitala styrningen gör detta möjligt, men förutsätter korrekta underlag.

– Erfarenhet och rutiner
En erfaren operatör läser markens respons, anpassar borrhastighet och hanterar avvikelser i realtid. Tydliga rutiner för inmätning, kontroll och dokumentation minskar risken för problem under drift.

För beställaren handlar mycket om att välja en partner som förstår både tekniken och de praktiska villkoren på plats. Ett väl genomfört borrprojekt märks oftast mest genom allt som inte syns: inga onödiga schakt, inga oväntade skador och en installation som fungerar över tid.
